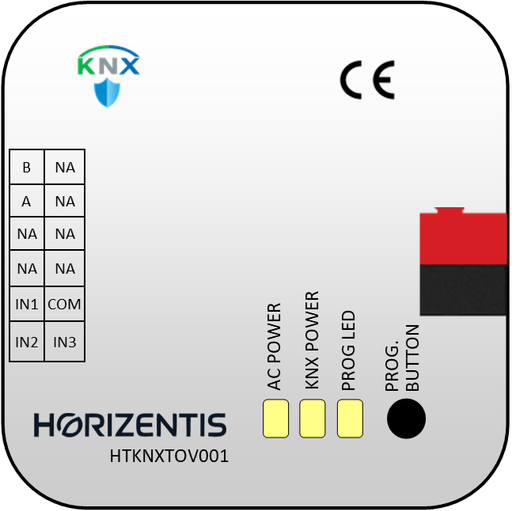

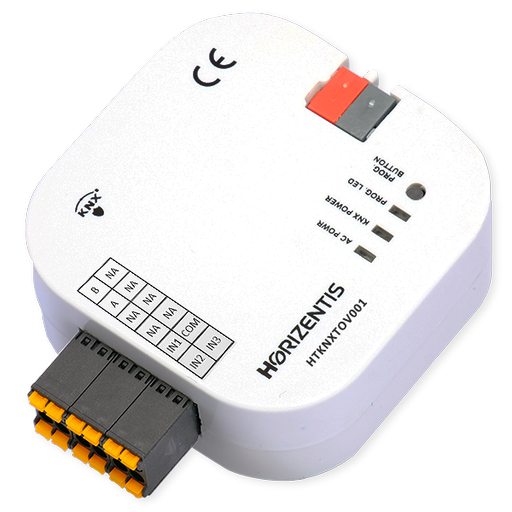

Toshiba VRF & Digital - KNX 网关

HTKNXTOV001 是一款高效的 KNX 网关，专门用于将 Toshiba VRF 和 Digital 空调系统集成到 KNX 网络中，以实现高级楼宇自动化应用。凭借其直接和双向通信能力，它可以通过中央控制系统无缝、精确地管理空调系统。

紧凑设计，功能全面

该设备以其紧凑的设计脱颖而出，无论是在物理上还是功能上。三个可自由配置的模拟/数字输入允许与各种现场设备集成，例如门窗触点、温度或湿度传感器，使系统能够响应环境因素。这使得在无需额外硬件成本的情况下实现自动化场景成为可能。

通过 KNX 总线自动更新和智能寻址

固件更新可以通过 KNX 总线执行，无需将设备从现场移除即可保持更新。其基于序列号的自动寻址功能显著缩短了拥有数百个点的大型项目的调试时间，并确保了无错误的安装。

强大的场景和恢复功能

系统在断电期间的行为可以通过三种不同模式进行定义：从空调机组请求上次状态、重新发送存储在内存中的值或激活特定场景（1-4）。此功能可确保关键建筑中气候控制的连续性并降低维护成本。

HVAC 模式和风扇速度控制

该设备通过 1 字节或 1 位对象控制 HVAC 模式（加热、冷却、通风）和风扇速度。风扇速度可以通过百分比或数值设置，还支持循环切换、自动模式包含和停止等高级功能。状态反馈以数字和文本格式传输到 KNX，确保在可视化面板和 BMS 软件中显示可读信息。

数学逻辑模块 – 智能自动化的核心

HTKNXTOV001 最显著的特点是其 16 个独立的数学逻辑单元，即使在复杂条件下也能通过执行实时逻辑和算术计算做出智能决策。它无需外部控制设备，充当 KNX 总线之外的“影子 PLC”。

示例场景：

湿度 + 门窗传感器： 如果环境湿度高于 80% 且门窗打开，则自动关闭空调。

室内外温差： 如果温差超过 7°C，切换到制冷模式；如果低于，则切换回通风模式。

晚间 + 运动传感器： 如果晚上 8:00 后检测到运动，将风扇设置为自动模式。

模拟输入比较： 如果输入 1 > 输入 2，将设定温度降低 1°C。

室外温度自动化： 当模拟传感器测量的室外空气温度降至 18°C 以下时，切换到制热；当高于 24°C 时，激活制冷。

日照依赖自动化： 可以使用通过模拟输入连接的 LDR（光传感器）实时测量日照水平。结合数学逻辑模块，可以实现高级舒适度和能源管理场景，例如当“光照 < 50 勒克斯且时间 > 晚上 7:00”条件满足时，自动将空调设置为 23°C。这不仅增强了用户舒适度，还节省了运营成本。

该模块能够进行加法、减法、乘法、除法、阈值控制、比较、逻辑与/或条件以及与常量配合工作。它能够快速实现复杂的、特定于建筑的场景。

设定温度和环境数据管理

您可以通过设定点控制对象逐步调整温度并设置下限/上限。环境温度在变化时、周期性地或按请求传输到 KNX。这确保了当前值始终显示在各种功能面板和移动应用程序上。

垂直导风板控制 – 气流尽在掌握

垂直导风板位置提供 1 字节对象的数值控制或 +/- 的逐步控制选项。摆动模式可以选择性地包含在循环中。反馈以文本格式发送到 KNX，在用户界面和 BMS 上创建直接可读的文本标签。

错误跟踪和详细诊断

它通过 1 位、2 字节或文本对象传输错误消息，从而在中央管理软件中实现详细诊断。这最大限度地减少了故障检测和干预时间，降低了运营中断的风险。该设备包含一个符合行业标准的全面 14 字节错误代码对象，这些代码以 Toshiba 原始服务文档中使用的相同格式自动传输。例如，“E04”通信错误将完全按照服务手册中的定义进行报告，允许用户在通过电话报告代码时清晰地识别故障源，从而最大限度地减少干预时间。

输入控制和传感器集成

该设备通过 1 位和 1 字节对象通过单个输入执行开关–切换–调光功能：短按发送开/关，长按发送切换命令，按住发送调光上/下命令。此外，在百叶窗/遮阳帘模式下，它支持使用相同的按钮进行“上/下/切换”运动，并且可以通过 ETS 轻松配置步进持续时间。模拟输入可以配备 LDR（光传感器）以进行实时日照测量。基于 NTC 的温度传感器准确测量环境温度，并通过“变化时”或“周期性”KNX 电报传输，确保 HVAC 系统的完全集成。

场景模块 – 可自定义的场景触发

场景模块允许根据接收到的场景编号，顺序或同时向 KNX 总线发送多达八个不同的动作。对于每个动作，可以详细定义延迟时间、对象类型（从 1 位到 4 字节）和要发送的值。用户可以使用“场景学习”功能在现场保存自己的场景，并使用“重置”对象立即恢复默认设置。这既可以快速部署标准照明和气候场景，也可以创建根据项目所有者或最终用户需求量身定制的动态可自定义场景。

计时器模块 – 基于时间的运行和调节

计时器模块在您的 KNX 系统中提供基于计数器的时间管理，计数器允许选择从 100 毫秒到小时的单位。当达到或低于设定限制时，它会发送不同的电报以启动自动动作。计数器可以通过“启动”和“停止”命令重置，可以在断电后记住其上次值，或者可以在每次启动时自动重置以进行干净计数。通过“门”对象进行基于条件的启用/禁用，以及在超出或低于限制时触发单独的动作，它满足了您所有对时间敏感的自动化需求，从照明和百叶窗到加热和通风。

BMS 集成和远程监控

HTKNXTOV001 可通过 BACnet/IP、Modbus 或 ETS 轻松与 BMS 接口集成。您可以通过远程监控和管理解决方案访问系统参数、生成报告，并通过电子邮件或 SNMP 通知即时获取关键事件通知。

ETS 轻松快速设置

所有参数均通过 ETS 软件中清晰分类的页面进行配置。通用、模式、风扇、温度、垂直导风板和数学模块，其颜色编码界面和详细的帮助文本最大限度地缩短了安装时间。

专业项目的必备品

HTKNXTOV001 为小型办公室应用和大型商业建筑提供灵活性、可靠性和可扩展性。凭借其先进的逻辑处理能力和智能通信机制，它帮助 KNX 专业人员轻松实现最复杂的场景。
