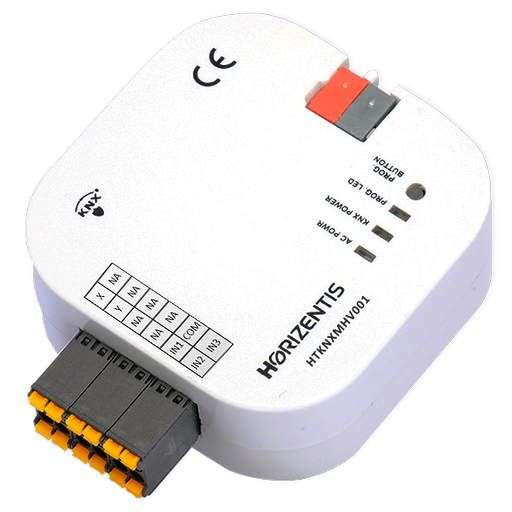

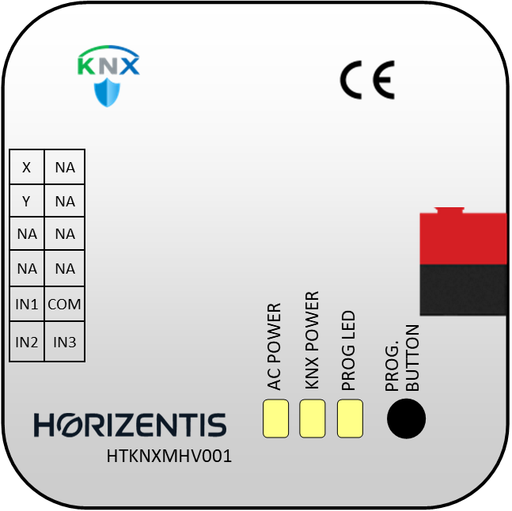

HTKNXMHV001 - 三菱重工KNX网关

HTKNXMHV001是一款高效的KNX网关，专为将三菱重工VRV空调系统集成到KNX网络中以实现先进的楼宇自动化应用而开发。得益于其直接和双向通信能力，它能通过中央控制系统对空调系统进行无缝且精确的管理。

紧凑设计，功能全面

该设备以其物理和功能上的紧凑设计而脱颖而出。三个可自由配置的模拟/数字输入允许与窗磁、温度或湿度传感器等各种现场设备集成，使系统能够响应环境因素。这使得自动化场景的实现无需额外的硬件成本。

通过KNX总线自动更新和智能寻址

固件更新可通过KNX总线进行，使设备无需从现场拆卸即可保持最新状态。其基于序列号的自动寻址功能，在包含数百个点的大型项目中，显著缩短了调试时间，并确保了无差错的安装。

强大的场景和恢复功能

系统在断电期间的行为可以定义为三种不同模式：向空调单元请求最后状态、重新发送内存中存储的值，或激活特定场景（1-4）。此功能确保了关键楼宇中气候控制的连续性，并降低了维护成本。

HVAC模式和风速控制

该设备使用1字节或1比特对象控制HVAC模式（制热、制冷、通风）和风扇速度。风扇速度可以通过百分比或数值设置，同时还支持循环切换、纳入自动模式和停止等高级功能。状态反馈以数字和文本两种格式传输到KNX，确保在可视化面板和BMS软件中可读显示。

数学逻辑模块 – 智能自动化的核心

HTKNXMHV001最引人注目的特点是其16个独立的数学逻辑单元，它们能够通过执行实时逻辑和算术计算，即使在复杂条件下也能做出智能决策。它无需外部控制设备，充当了超越KNX总线的“影子PLC”。

场景示例：

湿度 + 窗户传感器：如果环境湿度高于80%且窗户打开，则自动关闭空调。

室内外温差：如果温差超过7°C，切换到制冷模式；如果低于此值，则切换回通风模式。

晚间时段 + 运动传感器：如果晚上8:00后检测到运动，将风扇设置为自动模式。

模拟输入比较：如果输入1 > 输入2，则将设定温度降低1°C。

室外温度自动化：当通过模拟传感器测量的室外空气温度降至18°C以下时，切换到制热；当温度高于24°C时，激活制冷。

日光依赖自动化：通过模拟输入连接的LDR（光敏电阻）可以测量实时日光水平。当与数学逻辑模块结合使用时，可以实现先进的舒适度和能源管理场景，例如，当满足“光照 < 50勒克斯 且 时间 > 晚上7:00”的条件时，自动将空调设置为23°C。这不仅提升了用户舒适度，还节省了运营成本。

该模块能够进行加、减、乘、除、阈值控制、比较、逻辑与/或运算以及使用常量。它能快速实现复杂的、特定于建筑的场景。

设定温度和环境数据管理

您可以使用设定点控制对象逐步调节温度并设置上下限。环境温度在变化时、周期性或按需传输到KNX。这确保了当前值始终显示在各种功能面板和移动应用程序上。

垂直导风板控制 – 气流尽在掌握

垂直导风板位置提供使用1字节对象进行数值控制或使用+/-进行步进控制的选项。摆动模式可以根据需要包含在循环中。反馈以文本格式发送到KNX，在用户界面和BMS上创建可直接阅读的文本标签。

错误跟踪和详细诊断

它通过1比特、2字节或文本对象传输错误消息，从而在中央管理软件中实现详细诊断。这最大限度地减少了故障检测和干预时间，降低了运营中断的风险。该设备包含一个符合行业标准的全面的14字节错误代码对象，并且这些代码以与三菱原始服务文件中使用的相同格式自动传输。例如，“E03”通信错误会完全按照服务手册中的定义进行报告，这样当用户通过电话报告代码时，可以清晰地确定故障源，从而最大限度地减少干预时间。

输入控制和传感器集成

该设备通过单个输入和1比特、1字节对象执行开关–切换–调光功能：短按发送开/关，长按发送切换命令，按住则发送调光升/降命令。此外，在百叶窗/卷帘模式下，它支持使用同一按钮进行“上/下/切换”移动，并且步长持续时间可以通过ETS轻松配置。模拟输入可以配备LDR（光敏电阻）以进行实时日光测量。基于NTC的温度传感器可精确测量环境温度，并通过“变化时”或“周期性”的KNX报文传输，确保HVAC系统的完全集成。

场景模块 – 可定制的场景触发

场景模块允许根据接收到的场景编号，将最多八个不同的操作顺序或同时发送到KNX总线。对于每个操作，可以详细定义延迟时间、对象类型（从1比特到4字节）和要发送的值。用户可以使用“场景学习”功能在现场保存自己的场景，并使用“重置”对象即时恢复默认设置。这既可以快速部署标准的照明和气候场景，也可以根据项目所有者或最终用户的需求创建动态定制的场景。

定时器模块 – 基于时间的操作和条件控制

定时器模块在您的KNX系统中提供基于计数器的时间管理，计数器允许选择从100毫秒到小时的单位。当达到或低于设定限值时，它会发送不同的报文以启动自动操作。计数器可以通过“启动”和“停止”命令重置，可以在电源恢复时记住其最后的值，或者如果需要，可以在每次启动时自动重置以进行干净的计数。通过“门”对象进行基于条件的启用/禁用，以及在超过或低于限值时触发的独立操作，它满足了您所有对时间敏感的自动化需求，从照明和百叶窗到供暖和通风。

BMS集成和远程监控

HTKNXMHV001可通过BACnet/IP、Modbus或ETS轻松与BMS接口集成。您可以通过远程监控和管理解决方案访问系统参数、生成报告，并通过电子邮件或SNMP通知即时获知关键事件。

通过ETS进行简单快速的设置

所有参数都通过ETS软件中清晰分类的页面进行配置。通用、模式、风扇、温度、垂直导风板和数学模块，以其彩色编码的界面和详细的帮助文本，将安装时间降至最低。

专业项目的必备之选

HTKNXMHV001为小型办公室应用和大型商业建筑提供了灵活性、可靠性和可扩展性。凭借其先进的逻辑处理能力和智能通信机制，它帮助KNX专业人员轻松实现最复杂的场景。
