三菱电机 Tb15 - KNX 网关

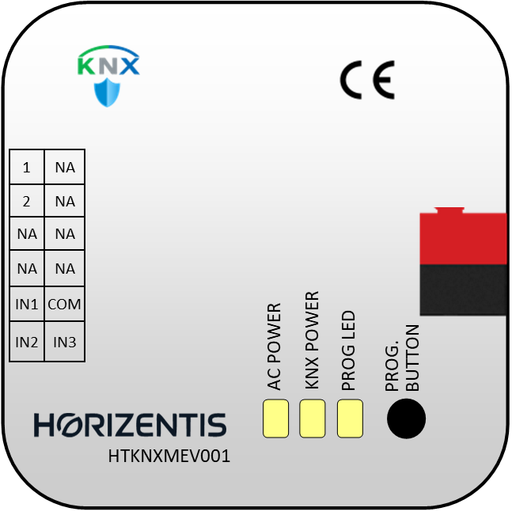

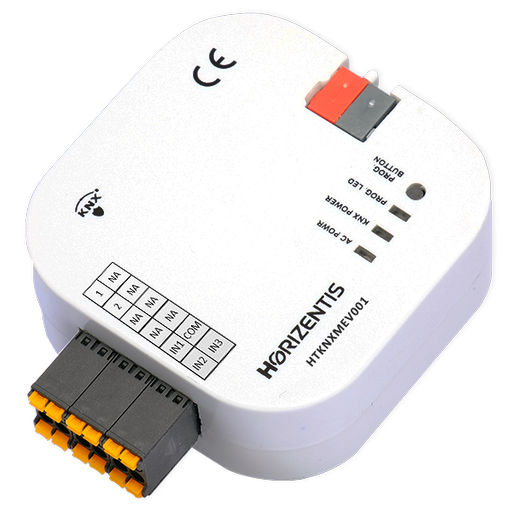

HTKNXMEV001 是一款专为将三菱电机空调系统集成到 KNX 网络而开发的高效 KNX 网关，适用于高级楼宇自动化应用。凭借其直接的双向通信能力，它能实现从中央控制系统对空调系统进行无缝且精确的管理。

紧凑设计，功能全面

该设备在物理和功能上均以其紧凑的设计脱颖而出。三个可自由配置的模拟/数字输入，允许与窗磁、温度或湿度传感器等各种现场设备集成，使系统能够对环境因素做出响应。这使得在无需额外硬件成本的情况下，即可实现自动化场景。

通过 KNX 总线自动更新和智能寻址

固件更新可通过 KNX 总线进行，无需从现场拆卸设备即可保持其最新状态。其基于序列号的自动寻址功能，在拥有数百个点的大型项目中，显著缩短了调试时间，并确保了无差错的安装。

强大的场景与恢复功能

系统在电源故障期间的行为可以定义为三种不同模式：向空调单元请求最后的状态、重新发送内存中存储的值，或激活特定场景（1-4）。此功能确保了关键建筑中气候控制的连续性，并降低了维护成本。

HVAC 模式与风速控制

该设备通过 1 字节或 1 比特对象控制 HVAC 模式（制热、制冷、通风）和风扇速度。风扇速度可以通过百分比或数值进行设置，同时还支持循环切换、纳入自动模式和停止等高级功能。状态反馈以数字和文本两种格式传输到 KNX，确保在可视化面板和 BMS 软件中提供可读的显示。

数学逻辑模块 – 智能自动化的核心

HTKNXMEV001 最显著的特点是其 16 个独立的数学逻辑单元，它们通过执行实时的逻辑和算术运算，即使在复杂条件下也能做出智能决策。它无需外部控制设备，作为 KNX 总线之外的“影子 PLC”运行。

场景示例：

湿度 + 窗户传感器： 如果环境湿度高于 80% 且窗户打开，则自动关闭空调。

室内外温差： 如果温差超过 7°C，切换到制冷模式；如果低于该值，则切换回通风模式。

晚间时段 + 运动传感器： 如果在晚上 8:00 后检测到运动，则将风扇设置为自动模式。

模拟输入比较： 如果输入1 > 输入2，则将设定温度降低 1°C。

室外温度自动化： 当通过模拟传感器测量的室外空气温度降至 18°C 以下时，切换到制热模式；当温度高于 24°C 时，激活制冷模式。

日光依赖型自动化： 可以使用通过模拟输入连接的 LDR（光敏电阻）来测量实时日光水平。与数学逻辑模块结合使用，可以实现高级的舒适度和能源管理场景，例如当满足“光照 < 50 勒克斯且时间 > 晚上 7:00”的条件时，自动将空调设置为 23°C。这不仅提升了用户舒适度，还节省了运营成本。

该模块能够执行加、减、乘、除、阈值控制、比较、逻辑与/或条件以及处理常量。它能够快速实现复杂的、针对特定建筑的场景。

设定点温度与环境数据管理

您可以使用设定点控制对象逐步调节温度，并设置上下限。环境温度在变化时、周期性地或根据请求传输到 KNX。这确保了在各种功能面板和移动应用上始终显示当前值。

垂直导风板控制 – 气流尽在掌握

垂直导风板的位置提供了使用 1 字节对象进行数值控制或使用 +/- 进行步进控制的选项。摆动模式可选择性地包含在循环中。反馈以文本格式发送到 KNX，在用户界面和 BMS 上创建可直接阅读的文本标签。

错误跟踪与详细诊断

它通过 1 比特、2 字节或文本对象传输错误消息，从而能够在中央管理软件中进行详细诊断。这最大限度地减少了故障检测和干预时间，降低了运营中断的风险。该设备包含一个符合行业标准的、全面的 14 字节错误代码对象，这些代码会自动以三菱电机原始服务文件中使用的相同格式传输。例如，“E5102”通信错误会完全按照服务手册中的定义进行报告，从而当用户通过电话报告代码时，可以清晰地识别故障源，最大限度地减少干预时间。

输入控制与传感器集成

该设备通过单个输入和 1 比特、1 字节对象执行开关-切换-调光功能：短按发送开/关，长按发送切换命令，按住不放则发送调光升/降命令。此外，在百叶窗/窗帘模式下，它支持使用同一按钮进行“上/下/切换”移动，并且步长可以通过 ETS 轻松配置。模拟输入可以配备 LDR（光敏电阻）以进行实时日光测量。基于 NTC 的温度传感器可精确测量环境温度，并通过“变化时”或“周期性”的 KNX 电报进行传输，确保 HVAC 系统的完全集成。

场景模块 – 可定制的场景触发

场景模块允许根据接收到的场景编号，向 KNX 总线顺序或同时发送多达八个不同的操作。对于每个操作，可以详细定义延迟时间、对象类型（从 1 比特到 4 字节）以及要发送的值。用户可以通过“场景学习”功能在现场保存自己的场景，并使用“复位”对象即时恢复默认设置。这既可以快速部署标准的照明和气候场景，也可以创建根据项目所有者或最终用户的需求动态定制的场景。

定时器模块 – 基于时间的操作与条件控制

定时器模块在您的 KNX 系统中提供基于计数器的时间管理，计数器允许选择从 100 毫秒到小时的单位。当达到或低于设定的限值时，它会发送不同的电报以启动自动操作。计数器可以通过“启动”和“停止”命令进行复位，可以在电源恢复时记住其最后的值，或者在每次启动时自动复位以进行清零计数。通过“门”对象的条件启用/禁用功能，以及在超过或低于限值时触发的独立操作，它满足了您从照明、百叶窗到供暖和通风的所有时间敏感型自动化需求。

BMS 集成与远程监控

HTKNXMEV001 可通过 BACnet/IP、Modbus 或 ETS 轻松与 BMS 接口集成。您可以通过远程监控和管理解决方案访问系统参数、生成报告，并通过电子邮件或 SNMP 通知即时获知关键事件。

ETS 实现简单快速的设置

所有参数均通过 ETS 软件中清晰分类的页面进行配置。“通用”、“模式”、“风扇”、“温度”、“垂直导风板”和“数学”模块，凭借其颜色编码的界面和详细的帮助文本，最大限度地减少了安装时间。

专业项目的理想之选

HTKNXMEV001 为小型办公室应用和大型商业建筑提供了灵活性、可靠性和可扩展性。凭借其先进的逻辑处理能力和智能通信机制，它帮助 KNX 专业人员轻松实现最复杂的场景。
