美的商用及 VRF - KNX 网关

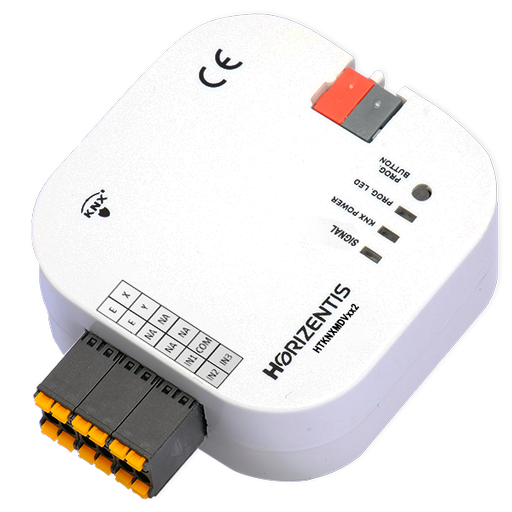

HTKNXMDVxx2 是一款高效 KNX 网关，专门用于将美的商用及 VRF 空调系统集成到 KNX 网络中，以实现先进的建筑自动化应用。凭借其直接的双向通信能力，它能够通过中央控制系统对空调系统进行无缝且精准的管理。

设计紧凑，功能丰富

该设备在物理设计和功能上都表现出色。三路可自由配置的模拟/数字输入允许与窗磁、温度或湿度传感器等各种现场设备集成，使系统能够对环境因素做出响应。这使得在无需额外硬件成本的情况下即可实现自动化场景。

通过 KNX 总线实现自动更新和智能寻址

其基于序列号的自动寻址功能可显著缩短拥有数百个点位的大型项目的调试时间，并确保安装无误。

强大的场景和恢复功能

系统在停电期间的行为可定义为三种不同模式：向空调单元请求最后状态、重新发送存储在内存中的值或激活特定场景 (1-4)。此功能确保了关键建筑中气候控制 e 连续性，并降低了维护成本。

HVAC 模式和风速控制

该设备使用 1 字节或 1 比特对象控制 HVAC 模式（制热、制冷、通风）和风速。风速可以通过百分比或数值进行设置，同时还支持循环切换、自动模式包含和停止等高级功能。状态反馈以数值和文本格式传输到 KNX，确保在可视化面板和 BMS 软件中具有清晰的可读性。

数学逻辑模块 – 智能自动化的核心

HTKNXMDVxx2 最显著的特点是其 16 个独立的数学逻辑单元，通过执行实时逻辑和算术计算，即使在复杂条件下也能做出智能决策。它充当了 KNX 总线之外的“影子 PLC”，消除了对外部控制设备的需求。

示例场景：

湿度 + 窗户传感器： 如果环境湿度高于 80% 且窗户打开，则自动关闭空调。

室内外温差： 如果温差超过 7°C，切换到制冷模式；如果温差较低，切回通风模式。

晚间时段 + 移动传感器： 如果在晚上 8:00 后检测到移动，将风扇设置为自动模式。

模拟输入比较： 如果输入1 > 输入2，则将设定温度降低 1°C。

室外温度自动化： 当模拟传感器测得的室外空气温度降至 18°C 以下时，切换到制热；当高于 24°C 时，激活制冷。

日光依赖型自动化： 可以通过模拟输入连接的 LDR（光敏传感器）测量实时日光水平。结合数学逻辑模块，可以实现先进的舒适度和能源管理场景，例如当满足“光照 < 50 lux 且时间 > 晚上 7:00”条件时，自动将空调设置为 23°C。这不仅提高了用户舒适度，还节省了运营成本。

该模块能够进行加、减、乘、除、阈值控制、比较、逻辑 与/或 (AND/OR) 条件以及常量运算。它能够快速实施特定于建筑的复杂场景。

设定温度和环境数据管理

您可以逐步调节温度，并通过设定值控制对象设置下限/上限。环境温度会根据变化、定期或按需传输到 KNX。这确保了当前值始终显示在各种功能面板和移动应用程序上。

垂直风摆控制 – 气流尽在掌握

垂直风摆位置提供使用 1 字节对象的数值控制或使用 +/- 的逐步控制选项。摆动模式可选择性地包含在循环中。反馈以文本格式发送到 KNX，在用户界面和 BMS 上创建直接可读的文本标签。

错误追踪和详细诊断

它通过 1 比特、2 字节或文本对象传输错误消息，从而在中央管理软件中实现详细诊断。这最大限度地缩短了故障检测和干预时间，降低了业务中断的风险。该设备包含一个符合行业标准的 14 字节完整错误代码对象，这些代码以美的原始服务文档中使用的相同格式自动传输。例如，“E4” T2B 传感器错误会完全按照维修手册中的定义进行报告，使用户在通过电话报告代码时能清楚地识别故障源，从而缩短干预时间。

输入控制和传感器集成

该设备通过带有 1 比特和 1 字节对象的单一输入执行 开关–翻转–调光 (Switch–Toggle–Dim) 功能：短按发送开/关，长按发送翻转命令，按住发送调光增加/减少命令。此外，在百叶窗/窗帘模式下，它支持使用同一个按钮进行“上 / 下 / 翻转”动作，且步进时长可通过 ETS 轻松配置。模拟输入可配备 LDR（光敏传感器）进行实时日光测量。基于 NTC 的温度传感器可精确测量环境温度，并通过“根据变化”或“定期” KNX 报文进行传输，确保 HVAC 系统的全面集成。

场景模块 – 可定制的场景触发

场景模块允许根据收到的场景编号，按顺序或同时向 KNX 总线发送多达八个不同的动作。对于每个动作，都可以详细定义延迟时间、对象类型（从 1 比特到 4 字节）以及要发送的值。用户可以使用“场景学习”功能在现场保存自己的场景，并通过“重置”对象立即恢复默认设置。这既能快速部署标准照明和气候场景，也能根据项目所有者或最终用户的需求创建动态定制的场景。

定时器模块 – 基于时间的运行和调节

定时器模块在您的 KNX 系统中提供基于计数器的时间管理，计数器允许选择从 100 毫秒到小时的单位。当达到或低于设定的限制时，它会发送不同的报文以启动自动动作。计数器可以通过“开始”和“停止”命令重置，可以在恢复供电后记住其最后的值，或者在每次启动时自动重置以进行全新的计数。通过“门” (Gate) 对象进行基于条件的启用/禁用，以及在超过或低于限制时触发单独的动作，它能满足您所有对时间敏感的自动化需求，从照明、百叶窗到供暖和通风。

BMS 集成和远程监控

HTKNXMDVxx2 通过 BACnet/IP、Modbus 或 ETS 轻松与 BMS 界面集成。您可以通过远程监控和管理解决方案访问系统参数、生成报告，并通过电子邮件或 SNMP 通知即时获知关键事件。

ETS 实现轻松快速的设置

所有参数都通过 ETS 软件中分类明确的页面进行配置。通用、模式、风扇、温度、垂直风摆和数学模块采用颜色编码界面和详细的帮助文本，最大限度地缩短了安装时间。

专业项目的必备之选

HTKNXMDVxx2 为小型办公应用和大型商业建筑提供了灵活性、可靠性和可扩展性。凭借其先进的逻辑处理能力和智能通信机制，它能帮助 KNX 专业人员轻松实施最复杂的场景。
