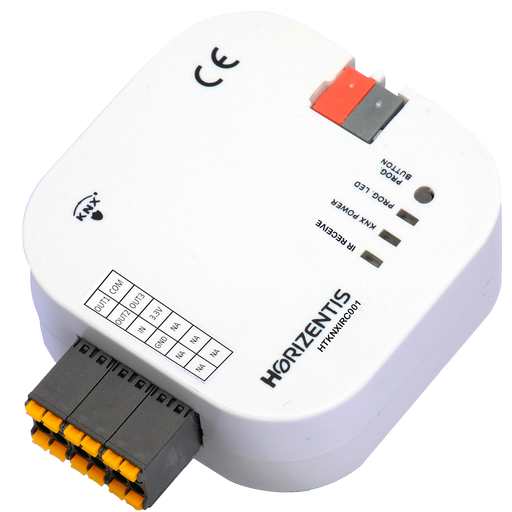

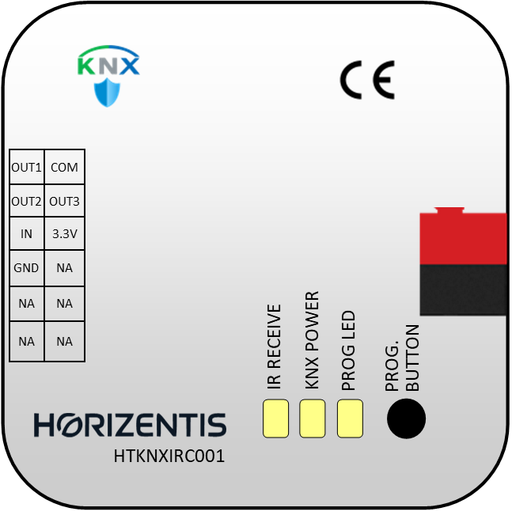

通用红外线 - KNX 网关

HTKNXIRC001 是将标准消费电子产品和非 KNX 控制系统（例如电视、音乐系统、投影仪和传统空调装置）集成到现代 KNX 楼宇自动化网络中的不可或缺的环节。作为一座复杂的控制桥梁，该网关将复杂的 KNX 控制电报转换为普遍理解的红外线信号，从而实现对所有依赖红外线的设备的全面控制和场景管理。

关键区别：双向同步

与简单的红外线发射器不同，HTKNXIRC001 通过其先进的双向同步提供了关键优势。利用其外部红外线接收器，网关主动监测和解码来自设备原始手持遥控器的控制信号。用户手动执行的命令（例如，调整电视音量或更改空调风扇速度）会立即转换为 KNX 状态反馈 (FB) 电报并发布到总线。这确保了整个 KNX 系统保持完全同步，准确反映当前操作状态，无论控制源是什么。

红外线中继引擎：精确控制和灵活性

红外线代码 – 基础

“Codes”（代码）模块作为网关的库，能够存储从任何物理遥控器学习到的多达 64 个不同的红外线命令。代码可以单独读取、写入或直接学习到设备内存中。为了高效配置，可以使用“Read All”（全部读取）和“Write All”（全部写入）功能将整个库与 ETS 同步。此功能简化了备份和克隆，允许集成商管理红外线命令的原始十六进制数据，定义载波频率，并验证物理存储状态。

红外线通道 – 定向逻辑和反馈

“Channels”（通道）模块定义了 KNX 和红外线之间的操作桥梁。每个通道都可以配置特定的工作方式：

• Knx -> Infrared： 通过在接收到 KNX 电报时传输存储的红外线信号来控制设备。
• Infrared -> Knx： 使用物理红外线遥控器作为输入设备，在检测到特定红外线代码时，发送可定制的 KNX 电报（例如，用于控制照明或百叶窗）。

为了增强用户自主性，红外线代码自替换功能允许最终用户使用简单的场景对象更新通道存储的红外线代码，从而在更换设备（如升级电视）时无需 ETS 服务调用。

红外线宏 – 多步自动化

“Macros”（宏）页面允许创建复杂、顺序的命令链。一个宏可以执行多达 8 个不同的红外线命令序列，这些命令由单个 KNX 电报触发。这非常适用于需要精确计时和排序的基于场景的控制。

• 每个部分（1-8）可以选择一个代码编号，定义一个传输延迟（以 x100ms 为步长），并设置一个传输计数用于重复信号，确保命令的可靠性。
• 物理输出选择： 宏可以同时针对一个、两个或所有三个独立的物理红外线输出端口，从而实现对多个设备的同步控制（例如，打开投影仪、放下屏幕和启动音响系统）。

专用 AC 模块：气候控制集成

一般设置和协议学习

“General”（一般）页面允许选择空调品牌和型号，这会自动分配正确的 Ac 协议。集成商还可以使用学习红外线协议功能，通过将原始遥控器对准网关接收器来自动检测设备的通信语言。

系统恢复： 总线恢复操作功能定义了断电后的连续性，提供了恢复上次保存的状态或触发四个预定义场景之一以快速将气候恢复到关键操作设置的选项。

反馈完整性： 发送自身命令的反馈参数确保即使没有物理连接外部红外线接收器，可视化效果也能保持准确，从而保证控制界面反映空调单元的预期状态。

模式和风扇速度控制

HVAC 模式（加热、冷却、通风等）通过灵活的 1 字节或 1 位对象进行控制。状态反馈可以通过标准 1 字节对象或详细的 Hvac 模式文本反馈对象提供，以便在 BMS 和可视化面板上进行可读显示。

风扇速度通过风扇速度 1 字节对象提供最大的灵活性，该对象可以配置为使用列举型（数字）值或百分比值进行精确控制。风扇速度和 HVAC 模式切换对象都支持循环序列，集成商可以定义“自动”模式是否包含在循环中。

设定点和导流板管理

• 温度： 控制对象允许增量/减量设定点调整，由特定的设定点 +/- 步长定义。通过设置明确的设定点温度下限和上限值来确保关键操作稳定性。
• 垂直和水平导流板控制： 为两个导流板方向提供独立控制。1 字节控制对象允许数值定位。系统支持定义在导流板位置循环时循环是否包含摆动模式，从而对空气分配提供精细控制。

数理逻辑模块 – 影子 PLC

HTKNXIRC001 最强大的功能是其 8 个独立的数理逻辑单元。这些单元执行实时逻辑和算术计算，使网关能够在 KNX 框架内充当“影子 PLC”，从而消除了对外部控制设备的需要。

该模块能够执行加法、减法、乘法、除法、阈值控制、比较以及逻辑 AND/OR 条件。它通过结合 KNX 总线的数据（从专用传感器、触点或其他设备接收）和时间条件，实现复杂的、特定于建筑物的场景的快速实施。

示例： 如果室外温度（通过 KNX 总线从专用传感器接收的数据）高于 28°C 并且运动传感器（通过 KNX 接收的数据）检测到占用，则激活“AC Max Cool 宏”。

场景和定时器模块

场景模块 – 可定制的自动化

场景模块允许根据接收到的场景编号，将多达八个不同的操作顺序或同时发送到 KNX 总线。对于每个操作，可以详细定义延迟时间、对象类型和要发送的值。用户可以使用“场景学习”功能在现场保存自己的场景，从而实现根据最终用户需求动态定制的照明、百叶窗和影音场景。

定时器模块 – 基于时间的运行和条件设定

定时器模块提供基于计数器的时间管理，支持从 100 毫秒到小时的单位选择。当达到或低于设定的限制时，它可以发送不同的电报以启动自动操作。通过“Gate”（门）对象进行基于条件的启用/禁用，它满足了您所有对时间敏感的自动化需求，例如确保设备在设定的持续时间后关闭。

专业实施和诊断

所有参数均通过 ETS 软件中清晰分类、颜色编码的页面进行配置，最大限度地减少了安装时间。该设备支持 KNX Data Secure 以实现高完整性通信，并具有通过序列号进行的轻松寻址功能，从而简化了调试。凭借其复杂的逻辑处理能力和对多达三个红外线区域的精确控制，HTKNXIRC001 对于通过 KNX 进行专业 AV 和标准气候控制集成是不可或缺的。
